Култиватори Tiger AS

Интелигентната алтернатива на плуга

Информация за машината

Tiger AS – Интелигентната алтернатива на плуга
Техническа конструкция
Четиригредова конструкция на рамата с височина на рамата 85 см и разстояние на работните органи 92 см за максимална проходимост
Здрави TerraGrip работни органи (500 кг сила на задействане) с лесно подвижни MulchMix ботуши и 23 см стъпка от следата на зъбите за най-добро качество на смесване и дълбоко разрохкване до 35 см работна дълбочина
Едноредова дискова система за равномерно подравняване пред валяка
Уплътняваща система с големи размери с гумен валяк и TopRing валяк (опция) за ефикасна подготовка на посевното легло
Опционално двоен RollPack валяк с ходова част за среднотежки и тежки почви с добра производителност на раздробяване и уплътняване
Опция: SteelFlex валяк - с възможност за работа на всякакви почви - приоритетно на средни до тежки почви; перфектно уплътняване в дълбочина и създаване на фин фронт за сеитба чрез почвоуплътнител RingFlex
Области на прилагане
Леки и средни видове почва
Щадящо почвата разрохкване до 35 см работна дълбочина (възможно е и подработването на плужната пета)
Хомогенно смесване на големи количества слама и остатъци след прибирането на реколтата
Обработка на почвата и подготовка на посевното легло в един работен ход
До 20% по-малък разход на гориво при 30% по-висока производителност в сравнение с плуга
Здрава конструкция
Греди на рамата с големи размери от 120 x 120 мм при Tiger 3 до 5 AS и греди на рамата 120 x 120 мм и 140 x 140 мм от Tiger 6 AS нагоре

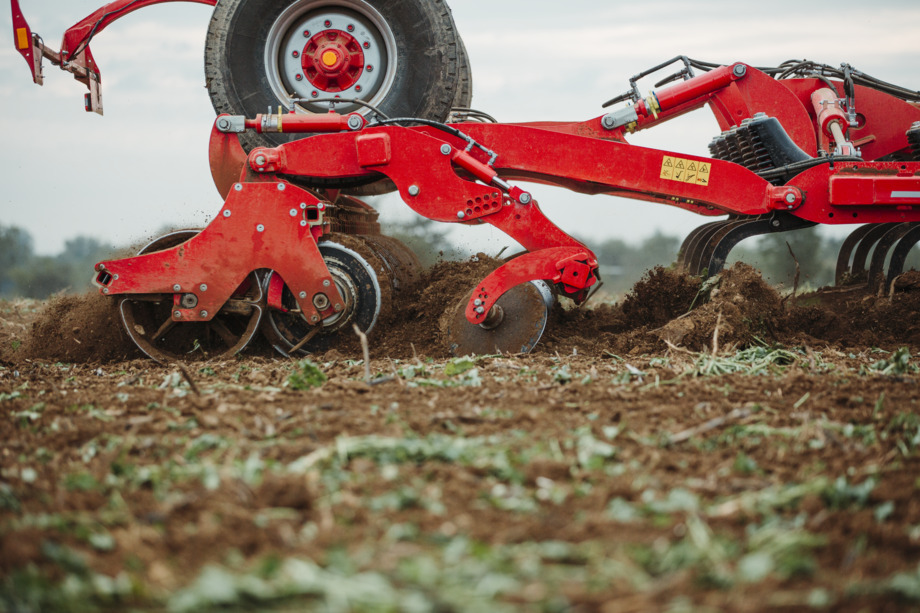

**Подравняващи дискове**
Равномерно подравняване пред гумения валяк

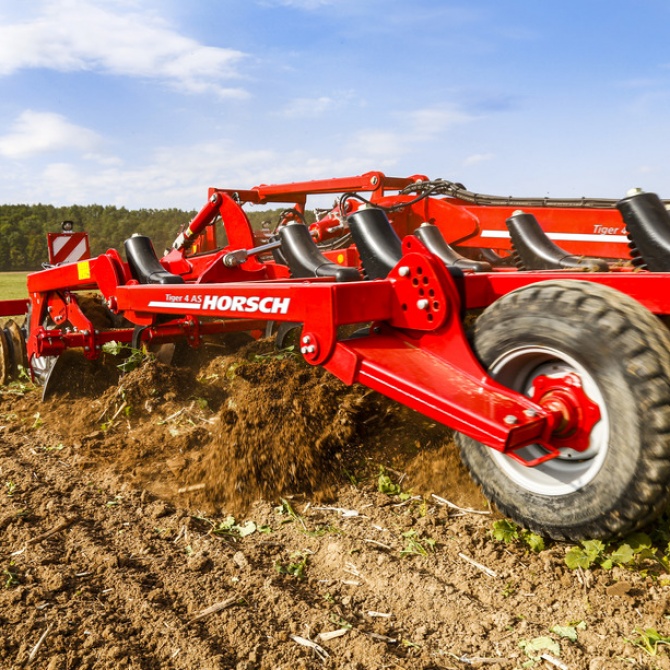

**TerraGrip**
Интензивно смесване и разрохкване посредством четири реда работни органи

**Защита от камъни**
Даказалата се механична защита, по избор и хидравлична за първите два реда лапи

Характеристика

TerraGrip работни органи

28 см височина на повдигане, 500 кг сила на повдигане, без поддръжка

Хидравлична защита на TerraGrip лапата със сила на задействане до 770 кг (опционално за първи и втори ред лапи при Tiger 5, 6, 8 AS)

Променлива настройка на дълбочината

С AluClips може лесно да бъде настроена работната дълбочина

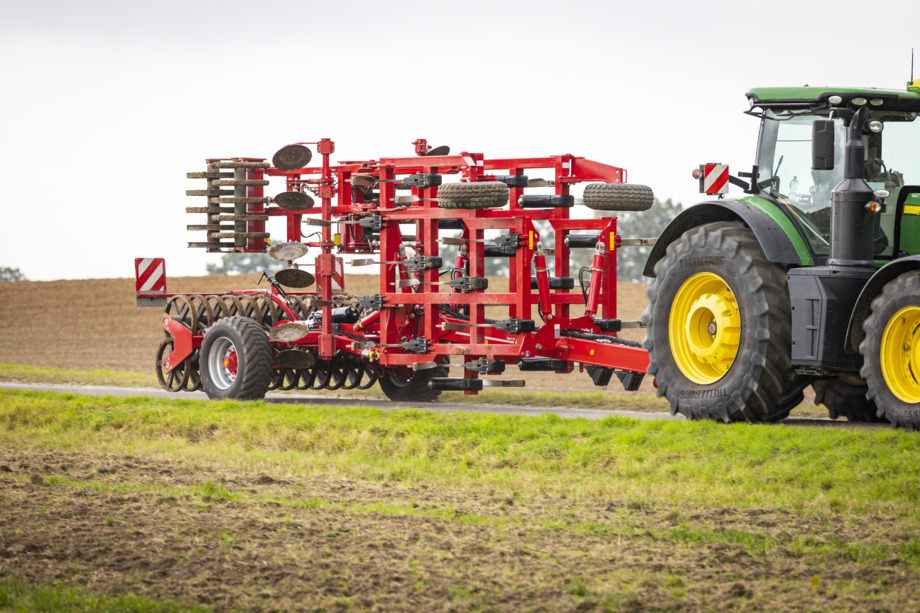

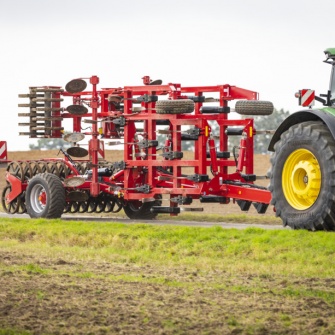

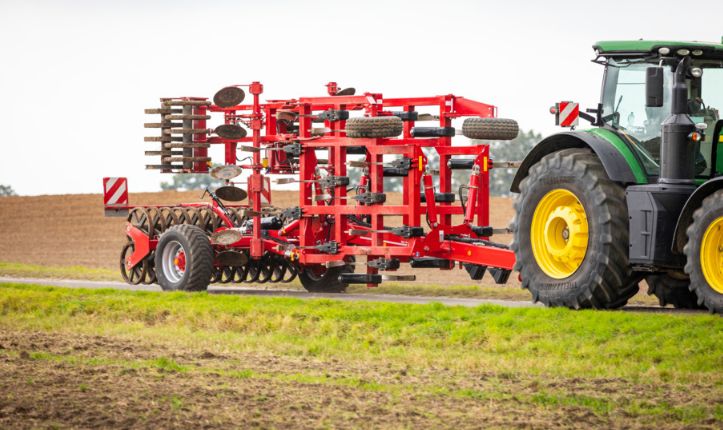

Tiger AS при транспорт на шосето

Четиригредова конструкция на рамата, 23 см стъпка от следата на зъбите, 85 см височина на рамата, едноредово разположени шайби за подравняване, гумен валяк и TopRing валяк

Опция: Двоен RollPack валяк за средни и тежки почви с добър надробяващ и уплътняващ ефект

Опционално с голям гумен валяк (Ø 1,0 м) с AS-профил за сигурно разпределяне на товара на леки почви

Уплътняване: Гумен валяк с голяма товароносимост и опционален TopRing валяк за превъзходна повърхностна сруктура

Идеална комбинация с всички модели Tiger, осигуряваща дълбока почвообработка, уплътняване, подготовка на семенното легло в един работен ход

Самопочистващ ефект и уплътняване по цялата площ чрез преплетените помежду си елементи на валяка

Ходова част за транспорт на шосето
- Лесно сгъване в транспортно положение
- Устойчивост на пътя
- Малко натоварване на теглича

Универсален спектър на прилагане
― Последващ органите за обработка на почвата
― Раздробяване на късове
― Уплътняване на почвата и в по-дълбоките слоеве

Високо тегло на валяка около 700 - 750 кг/м работна ширина

Елементите на валяка оставят добра структура на почвата

Високи скорости на работа от 8 – 15 км/час

Лесно манипулиране и обслужване, малко необходимо време за поддръжката

Елементи на валяка от закалена стомана, устойчиви на камъни

Патентовани предварително натегнати SD-шайби – не се отварят при износване

Интензивна обработка на почвата и точна сеитба с един работен ход

TurboDisc шина на ботушите 15 см междуредие, интегрирана амортизация на ботушите, безстепенно регулиране на натиска на ботушите до 120 кг/ботуш

Индивидуална настройка на дълбочината на посяване с помощта на AluClips

Пълноценна пневматична сеялка с монитор HORSCH - eлектронно управление на сеялката с радарен датчик

Универсална област на прилагане
― Сеитба на всички видове култури
― Леки и средни видове почва
― Интензивна обработка на почвата и посяване на семената в един работен ход

Прикачен бункер за семената (2 000 л) с вентилатор, HORSCH дозиращ агрегат и разпределителна кула

В комбинация с гумен валяк 7.50 – 16 AS и 210 / 95 – 24

HORSCH Tiger	3 AS	4 AS Твърда рама	4 AS	5 AS	6 AS	8 AS	Pronto 3 TD	Pronto 4 TD твърда рама	Pronto 4 TD	Pronto 5 TD	Pronto 6 TD	Pronto 8 TD	Optipack 4 SD	Optipack 5 SD	Optipack 6 SD	Optipack 8 SD
Работна ширина (м)	3,00	4,00	4,00	4,80	6,00	7,50	3,00	4,00	4,00	4,80	6,00	7,50	4,50	5,70	6,40	7,80
Транспортна ширина (м)	3,00	4,05	3,00	3,00	3,00	3,00	3,00	4,00	3,00	3,00	3,00	3,00	2,95	2,95	2,95	2,95
Транспортна височина (м)	1,90	1,90	2,90	3,30	3,80	4,00 / 4,15*	3,30	3,30	3,30	3,30	3,30	3,70	2,55	3,15	3,45	4,00
Дължина с гумен валяк 7.50 – 16 (м)	7,95	7,95	7,95	7,95	7,95	7,95
Дължина с гумен валяк 210 / 95 – 24 (м)	8,30	-	8,30	8,30	8,30	8,30
Дължина с двоен RollPack валяк (м)	8,65	8,65	8,65	8,65	8,65	8,65
Допълнителна дължина Tiger (м)							2,90	2,90	2,90	2,90	2,90	2,90
Дължина (м)													5,15	5,15	5,95	6,65
Натоварване на ос гумен почвоуплътнител (кг)	2 400 - 3 500	4 000 - 6 600	4 250 - 7 000	4 500 - 7 600	5 250 - 9 200	6 800 - 10 000
Натоварване на теглича гумен почвоуплътнител (кг)	1 100 - 1 600	1 200 - 2 300	1 500 - 2 300	1 700 - 2 500	1 900 - 2 800	2 300 - 3 700
Натоварване на ос завъртаща ходова част (кг)	3 000 - 3 500	4 900 - 6 400	5 150 - 6 600	5 800 - 7 200	6 500 - 7 900	7 600 - 9 400
Натоварване на теглич завъртаща ходова част (кг)	1 100 - 1 600	1 200 - 1 700	1 400 - 1 800	1 900 - 2 600	2 000 - 2 700	2 600 - 3 000
Тегло (кг)**													3 460	4 135	4 525	5 500
Тегло на ремаркето, действащо върху теглича (кг)													300	300	300	300
Допълнително тегло Tiger (кг)*							1 580	1 850	1 970	2 120	2 380	2 990
Брой работни органи	13	17	17	21	25	33
Разстояния между работните органи в един ред (см)	92	94	94	91	96	91
Разстояние между всеки работен орган (см)	23	23,5	23,5	23	24	23
Височина на рамата (мм)	850	850	850	850	850	850
Двустр. действ. хидр. уреди долни рамене	1 (+1 за опция)	1 (+1 за опция)	2 (+1 за опция)	2 (+1 за опция)	2 (+1 за опция)	2
Двустранно действ. уреди за управление при окачване на твърд теглич	2 (+1 за опция)	2 (+1 за опция)	3 (+1 за опция)	3 (+1 за опция)	3 (+1 за опция)	3
Необходима мощност (KW / к.с.)	110 – 220 / 150 – 300	145 – 270 / 200 – 370	145 – 270 / 200 – 370	185 – 330 / 250 – 450	220 – 400 / 300 – 550	275 – 440 / 375 – 600							30-45/40-60	40 – 55 / 55 – 75	45 – 65 / 60 – 90	60 – 90 / 80 – 120
Размер на гумения валяк / Ø (см)	7.50 – 16 AS / 78 см или 210 / 95 – 24 AS / 100 см (не се предлага валяк с големи гуми за Tiger 4 AS с твърда рама)	7.50 – 16 AS / 78 см или 210 / 95 – 24 AS / 100 см (не се предлага валяк с големи гуми за Tiger 4 AS с твърда рама)	7.50 – 16 AS / 78 см или 210 / 95 – 24 AS / 100 см (не се предлага валяк с големи гуми за Tiger 4 AS с твърда рама)	7.50 – 16 AS / 78 см или 210 / 95 – 24 AS / 100 см	7.50 – 16 AS / 78 см или 210 / 95 – 24 AS / 100 см	7.50 – 16 AS / 78 см или 210 / 95 – 24 AS / 100 см
Големина на гумите на ходовата част / Ø (см)	400 / 60 – 15.5 / 89 см	400 / 60 – 15.5 / 89 см	400 / 60 – 22.5 / 107 см	400 / 60 – 22.5 / 107 см	400 / 60 – 22.5 / 107 см	400 / 60 – 22.5 / 107 см
Двоен RollPack валяк Ø (см)	62	62	62	62	62	62
Почвоуплътнител SteelFlex Ø (см)	58 / 60	58 / 60	58 / 60	58 / 60	58 / 60	---
Прикачване на долни рамене	Кат. III – III/IV – IV	Кат. III – III/IV – IV	Кат. III – III/IV – IV	Кат. III – III/IV – IV	Кат. III – III/IV – IV	Кат. III – III/IV – IV
Окачване на твърд теглич	Болт Ø 50 мм	Болт Ø 50 мм	Болт Ø 50 мм	Болт Ø 50 – 70 мм	Болт Ø 50 – 70 мм	Болт Ø 70 мм							Болт Ø 50 мм	Болт Ø 50 мм	Болт Ø 50 мм	Болт Ø 50 мм
Прикачване на твърд теглич със сферично ухо	теглич Ø 51 мм	теглич Ø 51 мм	теглич Ø 51 мм	теглич Ø 51 – 71 мм	теглич Ø 51 – 71 мм	теглич Ø 71 мм
Прикачване на твърд теглич със сферична глава	К 80	К 80	К 80	К 80	К 80	К 80
Вместимост на бункера (л)							2 000	2 000	2 000	2 000	2 000	2 000
Размери на отвор за зареждане (cм)							70 x 125	70 x 125	70 x 125	70 x 125	70 x 125	70 x 125
Височина на отвора за зареждане (м)							3,10	3,10	3,10	3,10	3,10	3,10
Брой на изсяващите дискове							20	28	28	32	40	52
Натиск на изсяващите дискове (кг)							5 – 120	5 – 120	5 – 120	5 – 120	5 – 120	5 – 120
Сеещи секцияи / Притъпкващи колела Ø (см)							34 / 32	34 / 32	34 / 32	34 / 32	34 / 32	34 / 32
Междуредие (см)							15	14,3	14,3	15	15	14,4
Необходима мощност (KW/к.с.)							25 – 35 / 35 – 50	30 – 40 / 40 – 55	30 – 40 / 40 – 55	35 – 45 / 50 – 60	45 – 50 / 60 – 70	55 – 65 / 75 – 90
Двустранно действащи клапани (допълнително за Tiger)							1	1	1	1	1	1
Обратно връщане на маслото без налягане (макс. 5 бара)							1	1	1	1	1	1
Количество масло за хидр. вентилатор (л/мин							35 – 45	35 – 45	35 – 45	35 – 45	35 – 45	35 – 45
Брой на елементите / секциите на валяка													2 / 39	2 / 49	2 / 55	2 / 67
SD-дискове Ø (cм)													61	61	61	61
Двустранно действащи клапани													2	2	2	2

HORSCH Tiger:
* С подравняващи дискове на 2 реда Ø 46 см
** Тегло на машините с прикачване на долни рамене, минимално оборудване и гумен валяк 7.50 – 16 AS без спирачка

HORSCH Pronto TD:
* Тегло на машината при минимално оборудване

HORSCH Optipack SD:
* Тегло на машините с минимално оборудване без спирачка
